旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便、操作簡單、維修容易，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，黨鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制和過程顯示。

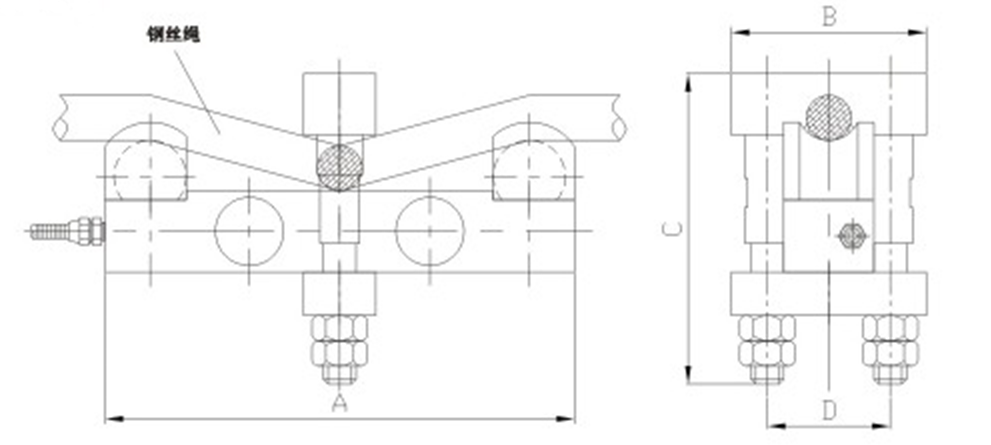

外形尺寸
| 鋼絲繩拉力 | 量程 | 鋼絲繩直徑 | A | B | C | D |
| 1t | 1t | Ф6-14 | 160 | 76 | 117 | 45 |
| 2t | 1t | Ф10-18 | 160 | 76 | 117 | 45 |
| 5t | 2t | Ф16-26 | 160 | 76 | 117 | 45 |
| 10t~20t | 5~10t | Ф24-36 | 260 | 108 | 170 | 68 |
| 20t | 10t | Ф24-36 | 272 | 112 | 175 | 72 |
技術指標
| 參 數 | 單 位 | 技術參數 | 參 數 | 單 位 | 技術參數 |
| 靈敏度 | mV/V | 1.5±0.05 | 靈敏度溫度系數 | ≤%F·S/10℃ | ±0.05 |
| 非線性 | ≤%F·S | ±0.05 | 工作溫度范圍 | ℃ | -20℃～+80℃ |
| 滯 后 | ≤%F·S | ±0.05 | 輸入電阻 | Ω | 750±20Ω |
| 重復性 | ≤%F·S | ±0.05 | 輸出電阻 | Ω | 700±5Ω |
| 蠕 變 | ≤%F·S/30min | ±0.05 | 安全過載 | ≤%F·S | 150%F·S |
| 零點輸出 | ≤%F·S | ±1 | 絕緣電阻 | MΩ | ≥5000MΩ（50VDC） |
| 零點溫度系數 | ≤%F·S/10℃ | ±0.05 | 推薦激勵電壓 | V | 10V～15V |
