該傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定，一端受力，外形高度低，結構強度高，可用于各種拉伸力或壓縮力的承載和測量。具有：防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。 適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

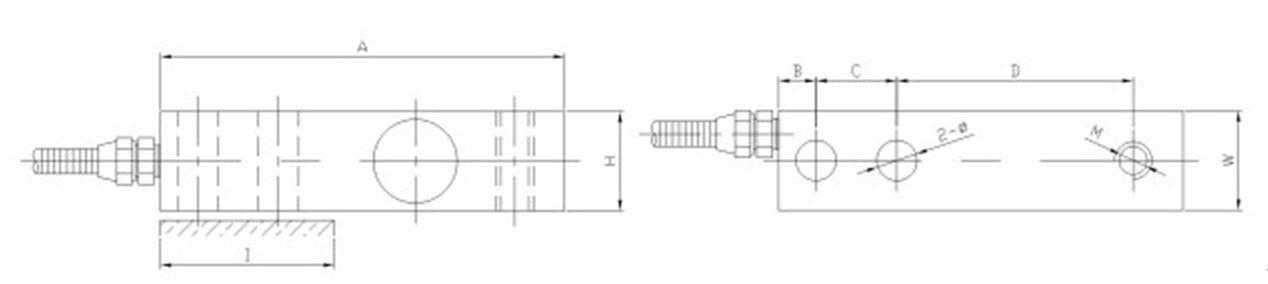

外形尺寸
| 量 程 | A | B | C | D | W | H | M | 2-Ф | I |
| 50kg~2t | 130 | 12 | 26 | 76 | 32 | 32 | M12×1.75 | Ф13 | 55 |
| 2.5t~5t | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 38.1 | M18×1.5 | Ф19.5 | 76 |
| 6t~10t | 225.6 | 25.4 | 50.8 | 122.9 | 50.8 | 50.8 | M30×2 | Ф26.4 | 105 |
技術指標
| 參 數 | 單 位 | 技術參數 | 參 數 | 單 位 | 技術參數 |
| 靈敏度 | mV/V | 2.0±0.05 | 靈敏度溫度系數 | ≤%F·S/10℃ | ±0.03 |
| 非線性 | ≤%F·S | ±0.03 | 工作溫度范圍 | ℃ | -20℃～+80℃ |
| 滯 后 | ≤%F·S | ±0.03 | 輸入電阻 | Ω | 350±20Ω |
| 重復性 | ≤%F·S | ±0.02 | 輸出電阻 | Ω | 350±5Ω |
| 蠕 變 | ≤%F·S/30min | ±0.03 | 安全過載 | ≤%F·S | 150%F·S |
| 零點輸出 | ≤%F·S | ±1 | 絕緣電阻 | MΩ | ≥5000MΩ（50VDC） |
| 零點溫度系數 | ≤%F·S/10℃ | ±0.03 | 推薦激勵電壓 | V | 10V～15V |
