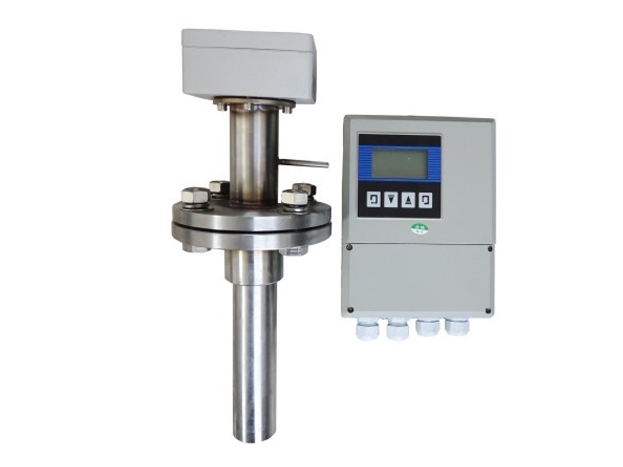

KR-DC系列電磁流量計，具有以下特點：

●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

●測量管內無阻流件，壓損小，直管段要求低；

●公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；

●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

●具有RS485或RS232O數字通訊信號輸出；

●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；

●可用于相應的防爆場合。

 1、特點

     ●DC系列電磁流量計，具有以下特點：

●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

●測量管內無阻流件，壓損小，直管段要求低；

●公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/span>

●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

●具有RS485或RS232O數字通訊信號輸出；

●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；

●可用于相應的防爆場合。

2、主要用途

   DC系列電磁流量計，可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。

   3、使用環境條件

   環境溫度：   傳感器-25℃～+60℃   轉換器-10℃～+60℃

   相對溫度：   5%-95%

   4、工作條件

   流體最高溫度：   一體型  70℃

         分離型：   聚四氟乙烯襯里   150℃

                    氯丁橡膠襯里     80℃

                    聚氨酯橡膠襯里   70℃

     流體電導率：   ≥5uS/cm

     5、產品組成

電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。

     6、產品型式

DC系列電磁流量計分為一體型和分離型兩種結構形式?？捎糜谝?guī)定的防爆場所。

傳感器有7種不同材料的電極和4種不同材料的襯里可供選用。

    7、技術性能指標

     招待標準：JB/T9248-1999

     最高流速：15m/s

     公稱通徑：DN10、15、20、25、32、40、50、65、80、100、150、200、250、300、350

              400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

     精確度：0.5%、0.2%

     公稱壓力：4.0MPA(DN10-150)

              1.6MPA(DN200-600)

              1.0MPA(DN700-1200)

              0.6MPA(DN1400-2000)

      其它規格和標準可按用戶要求.

 8、材料：

     電極形式和材料

     電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。

     電極及接地電極材料有含鉬不銹鋼，哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢7種。

     法蘭材料：碳鋼

     接地環材料：不銹鋼

     進門保護環材料：不銹鋼、碳鋼。9、外殼防護：

     IP65：

     P68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。

9、防爆標準：

DN15-DN600一體型防爆：md II BT4

DN15-DN1600分離型防爆，傳感器和轉換器安裝在相應的危險區md II BT4

DN15-DN1600分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：md II BT4

10、連接電纜：分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于100MM，本公司隨表免費提供10M電纜，不足部分需訂貨。

11、轉換器性能：

供電電源：?jiǎn)蜗嘟涣麟?5-265V，45-63H_Z，功率小于20W；直流供電11-40VD·C

轉換器顯示與編程操作：4個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或PC機（RS485、RS232）對轉換器設定編程，高清晰度背光LCD顯示，空管檢測，自診斷功能。

數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。

輸出信號：

電流輸出：雙向兩路，全隔離0-10mA/4-20 mA；負載電阻：0-10 mA是0-1.5K歐姆，4-20mA時是0-750歐姆。

頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000 H_Z范圍內設定。帶光電陋離的晶體管集電極雙向輸出。外接電源不大于35V，導通時集電極最大電流為250 mA。

脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.001L-1.0m³/cP.脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為mA。

流向指示輸出：本流量計可測正反方向的流體流動流量。并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出0V的低電平。

報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。

阻尼時間：在0-100S間分檔可選。
